No.1 设计原则
门窗类型:上悬窗、内开内倒窗、内平开窗
1、上悬窗:
a.含义:滑撑装于窗扇两侧上方,向室外方向开启,此类窗型一般防雨性较好。

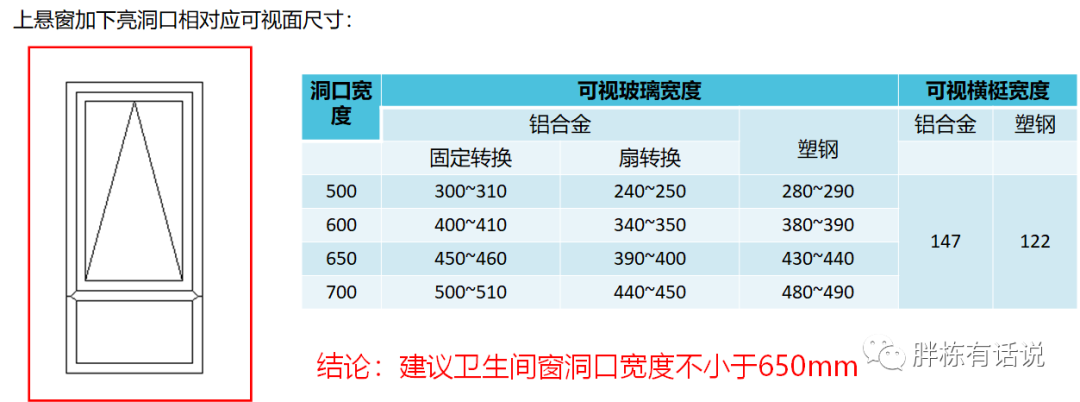

b.设计优势:满足小通风换气要求,开启时不占使用空间,人性化考虑加下亮;
c.尺寸规划原则:开启角度<30°且开启水平距离<300mm;

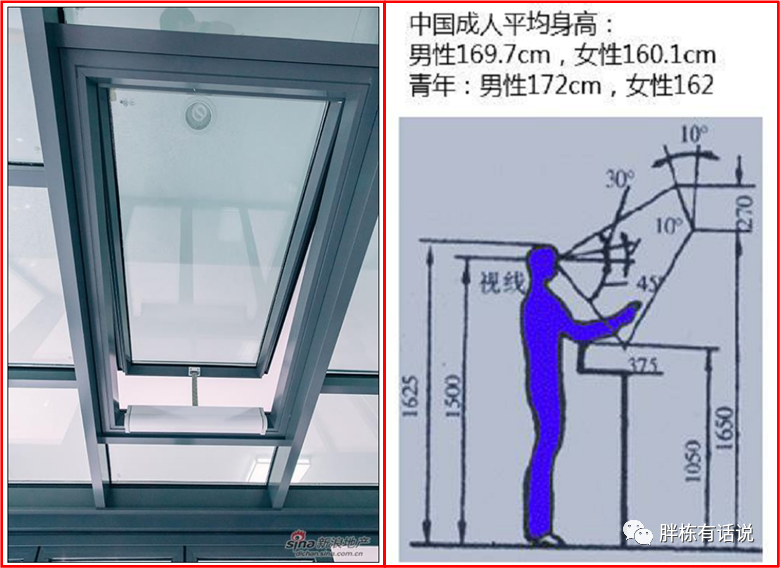

d.执手高度:距离地面约1300(横档避开视线范围);
e.通风面积:F窗*sinA°(A为开启角度;F窗为窗面积);
f.钢化:七层及七层的以上外开扇玻璃需双钢化;
g.玻璃压条应装在室内侧,作用:①防盗;②抗风压;③方便玻璃安装(规范《塑料门窗工程技术规程》6.2.21-6);

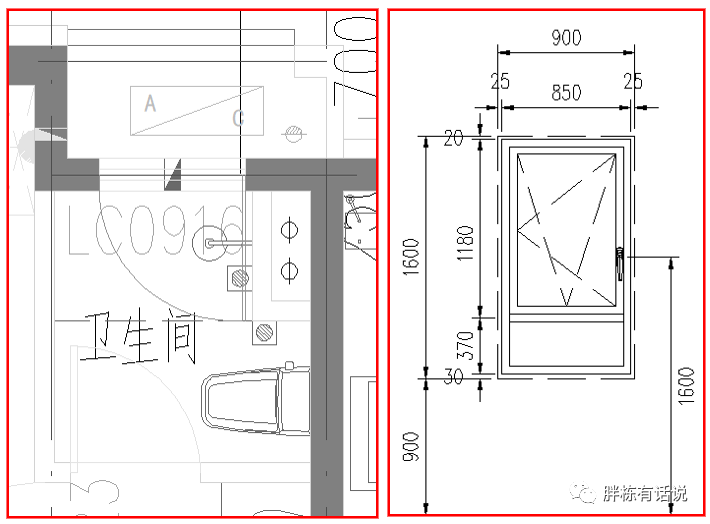

2、内开内倒窗(窗外有空调室外机,是否设计下亮与甲方商定)
a.含义:是一种可以向室内竖直方向开启90度(不加风撑),也可以向室内沿水平方向向下开启小角度透气的窗户;
b.设计原则:内平开方便空调室外机出入,开启扇开启不影响室内使用(案例五开启避开花洒,不设下亮;案例六向花洒方向开启,设400高下亮);常保持内倒状态,满足通风换气要求;
c.执手高度:距离地面约1550/1600/1650;
d.通风面积:明卫生间的直接自然通风开口面积不应小于该房间地板面积的1/20;
3、内平开窗(窗外有空调室外机,是否设计下亮与甲方商定)
a.含义:是一种可以向室内竖直方向开启90度(不加风撑);
b.设计原则:内平开方便空调室外机出入,开启扇开启不影响室内使用(案例五开启避开花洒,不设下亮;案例六向花洒方向开启,设400高下亮) ;建议尺寸500~600mm(开启扇宽度过宽,开启会占室内使用空间)
c.执手高度:距离地面约1550/1600/1650;
d.通风面积:明卫生间的直接自然通风开口面积不应小于该房间地板面积的1/20.
No.2 设计案例
【案例3】:

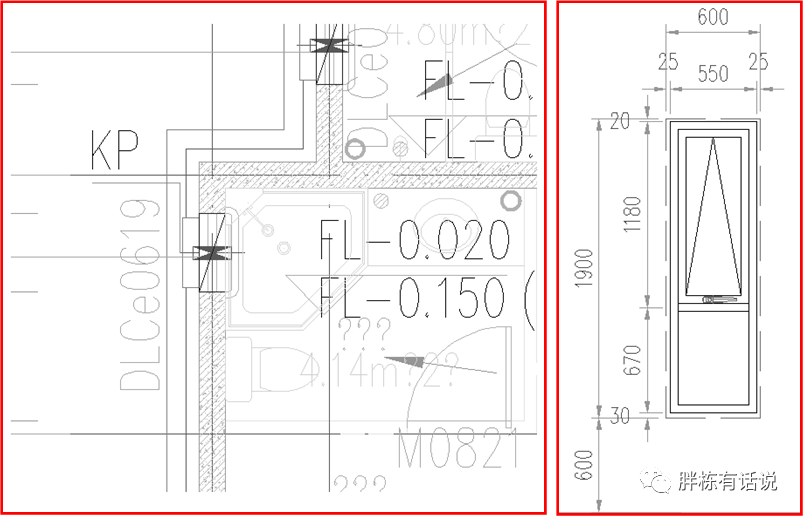

设计要点:西立面卫生间窗洞口高度与北立面不一致,注意窗台高度与下亮高度
窗台高度600,底部容易渗漏;
【案例4】:
设计要点:当遇到此种有空调室外机情况,需与甲方沟通选择哪种方案;开启扇开启方向、是否加下亮具体与甲方确认为准。
【案例5】:

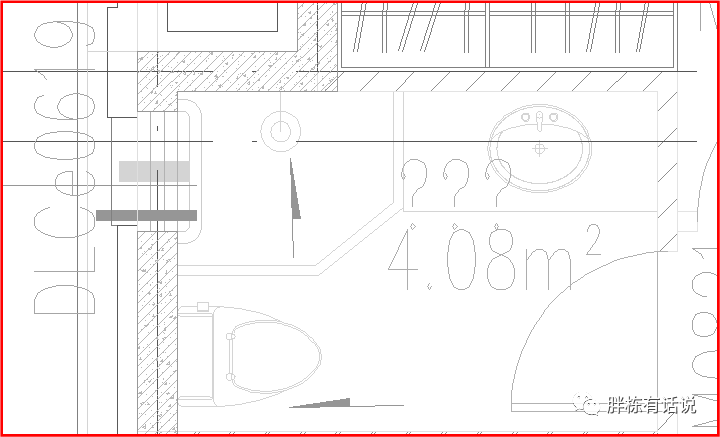

设计要点:当遇到此类卫生间布置时,建议将窗洞口调整至马桶正后方,具体以甲方确认为准。
