No.1 设计原则
1.原则:小开启,大固定;
2.开启扇宽度:650mm/700mm(不含安装间隙);
3.横梃距地面距离:1100mm/1000mm/900mm;
4.通风面积不够时:①调节开启扇宽度;②增加开启扇的数量。
注:自然通风开口面积不应小于该房间地板面积的1/20;
5.开启方向:①满足室外机的出入;②平窗避开床头位置;③飘窗无室外机影响时,尽量放到室内门对角线;
6.执手高度:1650mm/1600mm/1550mm;
7.推拉门:执手(内扇)位置便于日常使用。
8.通风面积计算方法:S=H*L(平开窗角度大于70°
No.2 案例分享
【案例1】:

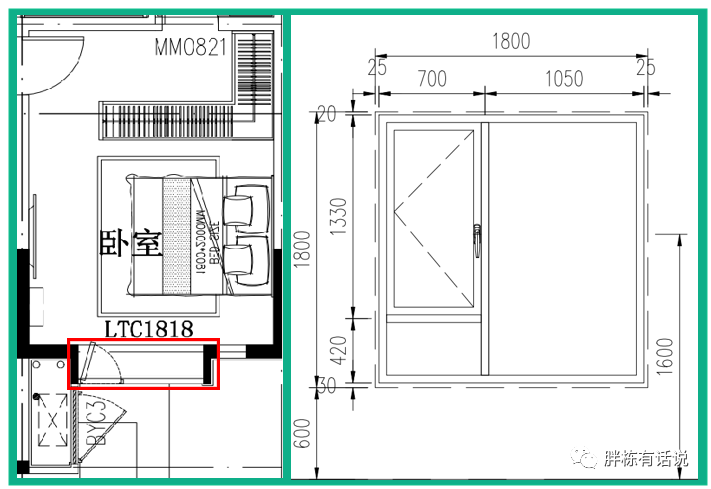

设计要点:TC1818开启方向优先满足空调室外机的安装需求,为满足通风面积要求,开启扇宽度调整为700mm。

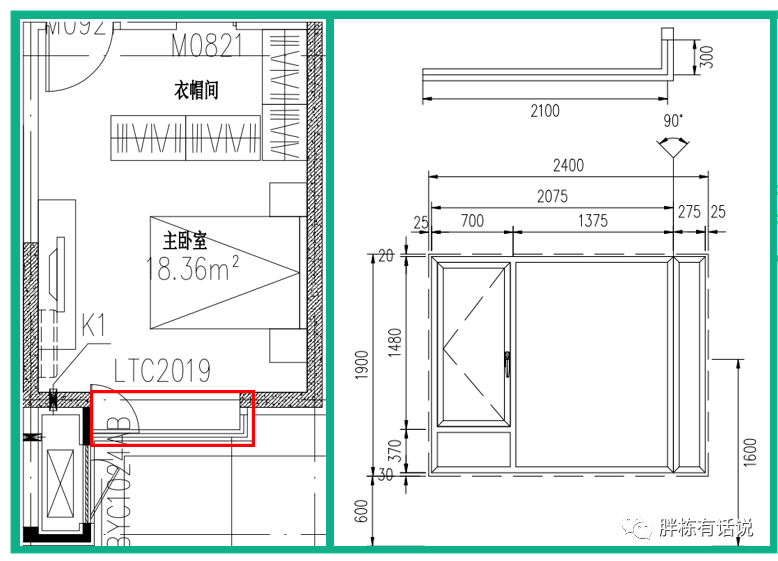

设计要点:TC2019优先满足室外空调机位安装。

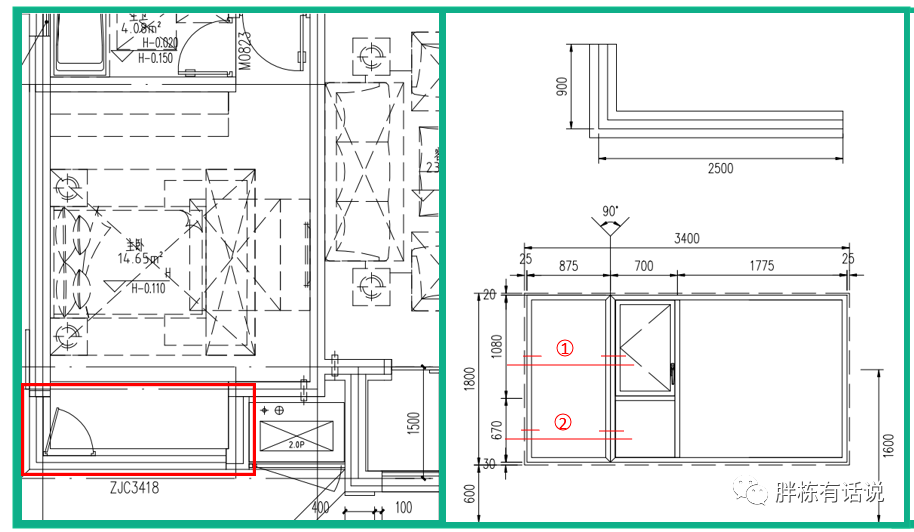

设计要点:ZJC3418开启无空调外机安装需求,放在窗户拐角位置,方便室外玻璃的清洁。
【案例2】:

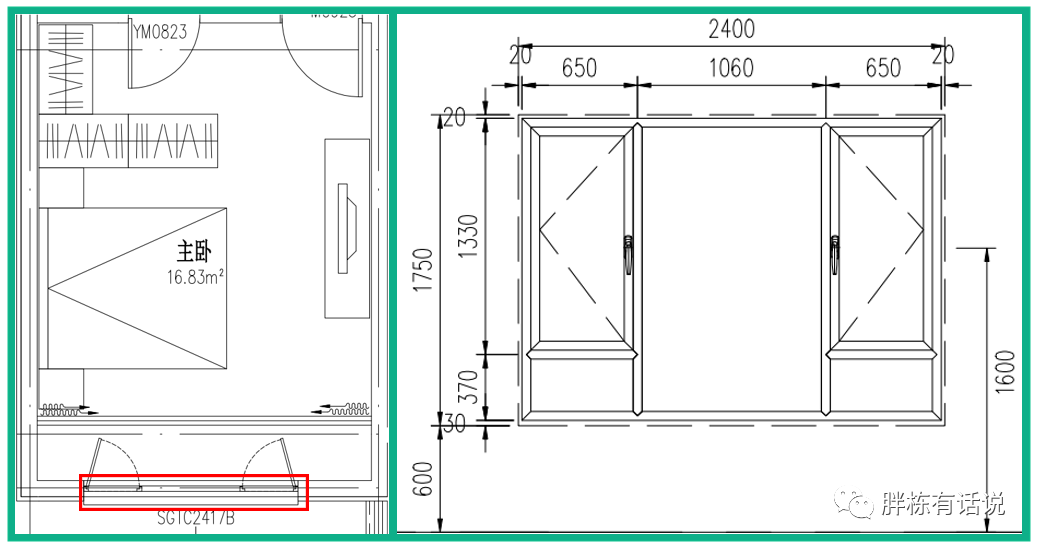

设计要点:TC2417B为满足通风面积要求,做两个开启扇。

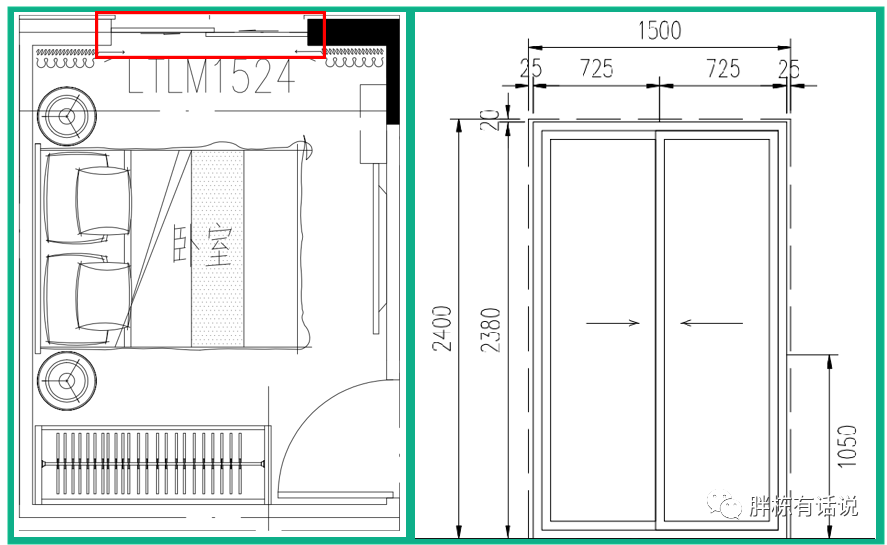

设计要点:TM11524带执手一扇靠床尾。(推拉门大样为内视图)
