在建筑行业，任何建筑都要依据图纸设计，前期会有设计师精心制图，当施工人员拿到图纸后，就要按照图纸进行施工，那么建筑图纸到底有多难看懂？下面用一分钟教你看懂。

^{一、建筑总说明}

说明建筑简单的 情况，位置、正负零相对高程绝对高程、层数、结构类型、建筑做法、规范要求等。它涵盖了所有建筑及相关专业设计的文字说明，建筑设计总说明对结构设计非常重要。

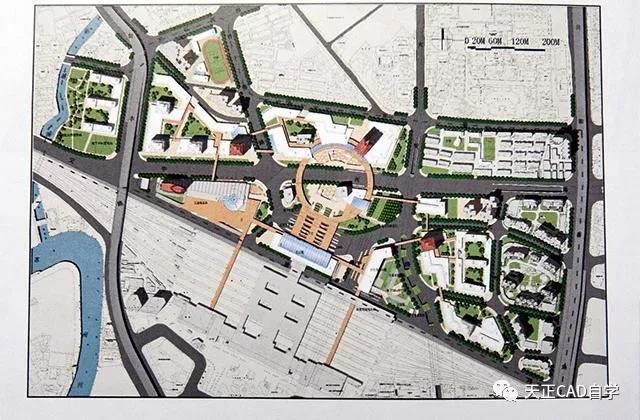

^{二、建筑总平面图}

反应拟建建筑物相对位置、图中其他建筑物长宽、各个建筑物正负零相对高程、绿化布置、消防通道等。起到的作用是新建房屋定位、施工放线、布置施工现场的依据。

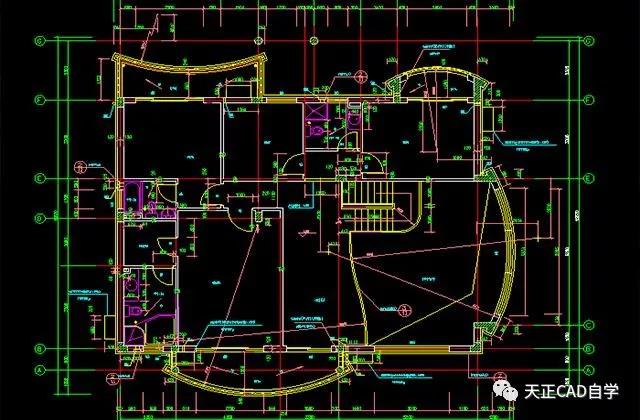

^{三、建筑平面图}

反应各个楼层房间布局开间进深、门窗洞口位置开启方向等。在看建筑平面图时，应该抓住重点，否则会迷失在复杂的标注和图样中，把平面图和立面图、剖面图、详图贯穿起来。

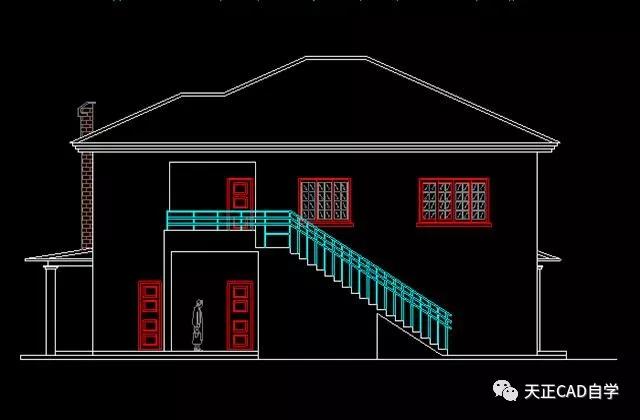

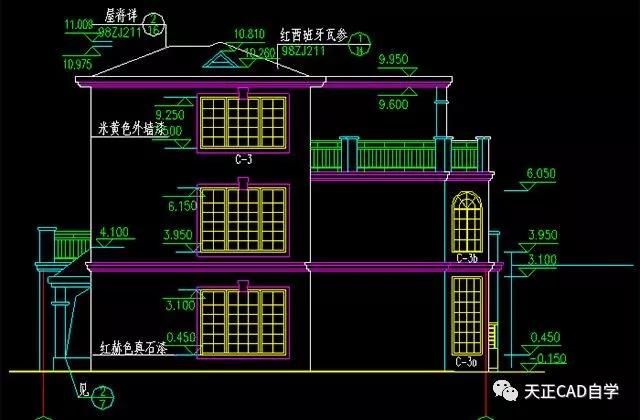

^{四、建筑立面图}

反应四个立面的外观情况、外墙线条、外墙保温、外墙装修等，是施工的重要依据。从立面图上了解建筑的高度、装修做法，了解立面图上的索引符号的意义，及建立建筑物的整体形状。

^{五、建筑剖面图}

主要是在楼梯间和其他复杂地方剖切面，加深理解各个房间的空间剖切信息，楼梯踏步位置，数量，起步位置等。

大家在看建筑图纸时候，一定要细心，按步骤看图，这样才能整套方案连贯起来，看图更加轻松。
