1、地下汽车库（参照《汽车库、修车库、停车场设计防火规范 GB50067-2014》的规定）

1.1排烟（风）量的确定：

地下汽车库一般都是排风与排烟系统合用。新规对防火分区和防烟分区面积限制与旧规一样。（即一个防火分区不超过4000平方米，一个防烟分区面积不超过2000平方米）但是多了对层高的要求，取消了对通风量的要求。

只是在8.1.5条规定：设置通风系统的汽车库，其通风系统宜独立设置。而在8.2.3条又规定：机械排烟系统可与人防、卫生等的排气、通风系统合用。（这里有个问题：此通风系统是仅指人防、卫生的？还是包括车库的？）对于层高4m（常用）的地下车库，其排烟量按防烟分区计为：31500m³/h。

注意：这是规范要求的排烟风机的排烟量，即不需考虑漏风的影响，不用再乘系数。所以，排烟量只与防烟分区的层高有关，与面积无关。排风量按6次换气次数和3米净高进行计算，比较排风量和排烟量，当数据接近时可采用单速风机，当风量相差较大时（比如差额达到5000以上）可采用双速风机或两台风机。由于受到设备选型、管道布置、运行管理等因素的制约，单台风机的风量不宜过大，而且排烟系统应按防烟分区布置。

因为规范第8.2.8条规定：在穿过不同防烟分区的排烟支管上应设置烟气温度大于280℃时能自动关闭的排烟防火阀，排烟防火阀应联锁关闭相应的排烟风机。所以每个防烟分区至少需要安装1台排风机。

每台排风机的安装尺寸约为边长1400mm的立方体，（按箱式离心风机考虑）安装在排风机房中。所以每个排风机房至少需要3×4m²（1台排风机）或4×5 m²（2台排风机）；排烟补风系统可按防火分区设置。一个送风机房需要3×4m²（1台风机）或4×5m²（2台送风机）。

对于电动汽车库，建筑需要划分防火单元，一般每个排烟分区大约可划分成3~4个防火单元。每个防火单元之间有物理分隔的墙体或防火卷帘，实际每个防火单元形成了一个独立的排烟分区，但规范中并未明确界定“有实体分隔即看做一个独立的排烟分区”，因此，各地对电动车库的排烟设计有不同的做法。

广东省地标做法：排烟分区面积依然按2000考虑，每个排烟分区可设置一套排烟补风系统，每个防火单元的排烟量按系统排烟量考虑并设置排烟管道和排烟口，风管穿过防火单元隔墙时加设电控排烟防火阀，该阀常开，哪个防火单元发生火灾时开启哪个，不发生火灾的予以关闭。

非广东省地区，有的把每个防火单元看做是一个排烟分区，要求设置一套排烟和补风系统，则风机房需要多个。设计时需提前咨询当地习惯做法，不要盲目下结论。

车库内设置的挡烟垂壁一般为固定式，其底距地高度不能小于2.2米及甲方要求的最低高度，设计清晰高度时需注意此要求。

1.2风管、风井尺寸的确定：

暖通设计规范规定：钢板制风管中的风速为6~14m/s；砖砌或混凝土风道中的风速为4~12m/s。

而消防规范中规定：钢板制风管中的风速不应大于20m/s；内表面光滑的混凝土风道中的风速不应大于15m/s。

所以地下汽车库中的钢板制风管的最大尺寸约为2000×400mm（风量31500 m³/h，风速约11m/s，一台排风机）；每个排风机房需要一个排风井，每个井道面积需要2.2m²（二台排风机，风量63000 m³/h，风速约8m/s）。^注（如果采用风井内衬风管，风速取10m/s，则风管面积需要1.67 m²）

注：风速均按规范规定的中间值选取。

1.3进、排风百叶面积的确定：

排风井出地面后的排风百叶面积按风井面积的3~4倍计算（即百叶处的风速按风井内风速的1/3~1/4）。每个防火分区内的送风井道和进风百叶的面积分别按该防火分区内排风井道和排风百叶的面积之和减半计算。

注：位于地下一层的汽车库，当该防火分区有直通室外的车道时，可不设送风系统。

1.4进风百叶底距地一般为2m，在绿化地带宜距地1m

平时通风系统的进风百叶距排风百叶的水平距离宜大于10m，并应布置在排风百叶下方。如果排风百叶的下边缘高于进风百叶的上边缘3m以上，则其水平距离不限。（新规范的规定：消防通风系统为上述值的二倍，即分别为20m和6m）

2、地下变、配电室

2.1进排风竖井面积可根据变配电室面积进行估算

变压器室的通风换气次数要求不小于15次/h，配电室的通风换气次数为8~10次/h。以层高4米计，一般为每100 m²变压器室需配套设置排风井0.3 m²，进风井0.3 m²，进、排风百叶均为1.0 m²。每100 m²配电室需配套设置排风井0.18 m²，进风井0.18 m²，进、排风百叶均为0.5 m²。如果变压器室与配电室合用，则需按变压器室的要求设置风井及百叶。

注：风井内风速均按6~8m/s选取。

3、柴油发电机房

3.1进风竖井面积可根据柴油发电机组的容量计算

一般每100KVA的容量（风量10000 m³/h），需机械进风井面积0.4m²，自然进风井1.2m²；排风井净宽一般为大于1.0m，尺寸应根据样本要求。

注：风井内风速均按6~8m/s选取。

3.2机房内预留消烟池位置

要求电气专业发电机的排烟出口管设消烟、消音器，要求机房和进、排风井设吸音措施，一般为专业环保公司深化设计并实施。烟气低空排放时需加设专业的净化装置，例如，催化式烟气净化装置，达到低空排放标准并经当地环保部门认可后才可以做低空排放。（现在新规要求高空排放）

4、水泵房、制冷机房、锅炉房等设备用房

4.1通风量均可按换气次数6次/h计算

进、排风竖井面积可根据地面面积进行估算。一般为每100 m²需配套设置排风井0.1 m²，进风井0.1 m²，进、排风百叶均为0.3 m²。制冷机房、锅炉房如果需要做事故排风，则风井和百叶面积均需加倍。

5、建筑防、排烟

5.1防烟楼梯间及其前室：

按照消防规范和防排烟系统技术标准的规定，凡是建筑高度超过50m的一类公共建筑、工业建筑和建筑高度超过100m的住宅建筑，其防烟楼梯间及其独立前室、共用前室、消防电梯间前室和合用前室，均需设置机械加压送风的防烟设施。

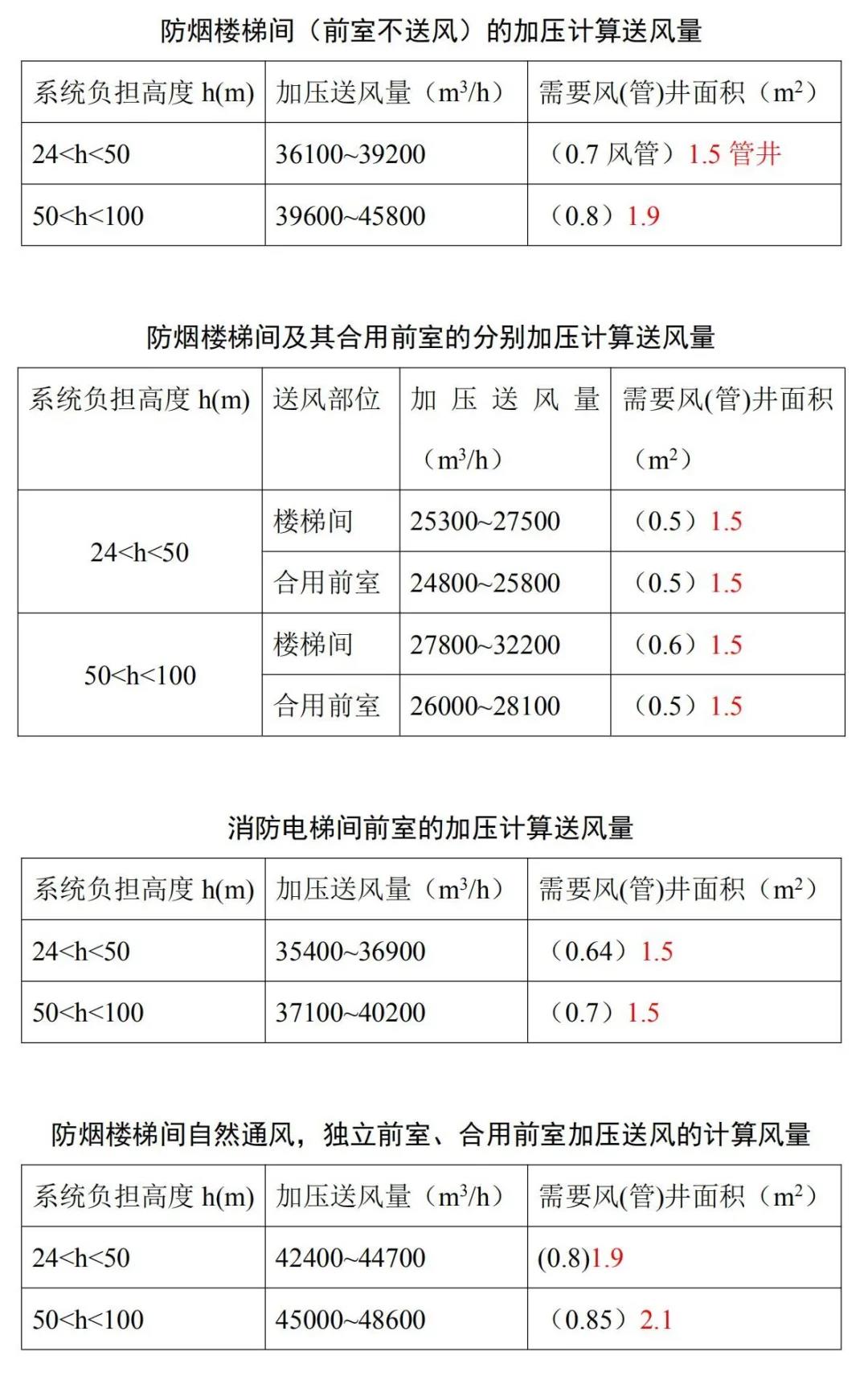

上列各表均按风管内风速16m/s计算。（风机风量是计算风量的1.2倍）由于加压送风竖井内必须设置金属风管，故建筑设计时需考虑竖向金属风管施工和检修的便利性，上述表格中给出的是风管截面积要求，实际竖井面积和形状需根据具体项目情况进行综合确定。可参考相关图集。

5.2内走道排烟：

根据消防规范的规定，一类高层建筑和建筑高度超过32m的二类高层建筑的无直接自然通风，且长度超过20m的内走道或虽有直接自然通风，但长度超过60m的内走道应设置机械排烟设施。当排烟风量15000 m³/h，风速取17m/s时，其排烟风管的面积按0.25平方米计算，排烟量越大，风管截面积越大。

5.3竖向排烟风井、加压送风井

竖向排烟风井、加压送风井均需内衬风管（地下室车库部分、尤其是有人防工程时会有例外），且其短边长度不宜小于400mm，长宽比一般为4:1以下，不宜超过6:1。

6、公共建筑设计集中空调系统时的机房设置

6.1制冷主机房：

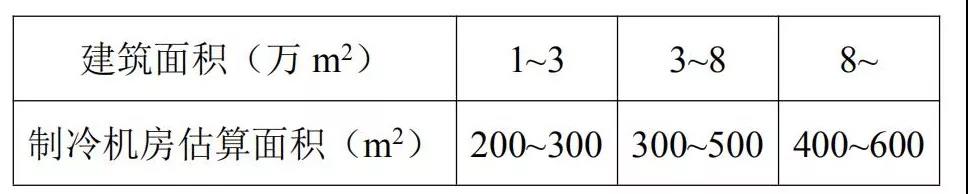

水冷系统制冷主机房一般大于150m²，净高不低于3.6米，初步可按下表估算：

6.2全空气空调系统：

一般商业用房每500~800m²设计一台空调机，空调风管的最不利端长度不宜超过50米，不应超过80米。单台空调机的机房面积一般为20~30m²（如果采用带热回收装置的组合式空调机组，则需要40~50m²）。空调机房一般设置在楼梯间附近，且宜靠外墙，便于直取新风，多台空调机可合用机房。

6.3风机盘管加新风系统：

一般建筑面积1000~1600m²需要设置一台新风机，系统较小时，如新风量≤4000m³/h，新风机可以吊装在走廊、仓库等辅助区域上空而不再设专用的新风机房。

6.4全空气空调系统对层高的要求

小系统一般需要吊顶内梁下净高450mm，较大系统一般需要  600mm，当出现设备通道内各专业管道重叠时需要具体综合计算标高要求。

6.5风机盘管加新风系统对安装高度的要求

一般需要300~400mm的净高。

净高与走道内可布置管道的宽度有关。

6.6酒店客房竖向管井配合

一般两间客房共用一套管井，设置一个卫生间排风井，一个新风井，一个水管井。管井尺寸与层数有关，如标准层有3~7层时，排风井、新风井尺寸约为400×400，水管井四管制需300×1200，两管制需300×700，包含凝结水管。两个客房之间的管井需注意结构专业是否有梁穿过。

7、管线综合

7.1大平面处的管线综合：

建筑确定室内最低净高要求，各专业在平面中进行交错，水平排布位置尽可能错开，看能否满足要求，确定个别管线是否穿梁，当水平一层无法排布所有管道时需上下叠加排布。

7.2机电层管线综合：

各专业配合，划分势力范围，以能满足维修及安装为最低要求。一般原则是：检修率少的排在高位或不便于检修的位置，比如排烟风管。

7.3标准层走道的管线综合：

各专业管线在空间上进行布置，看是否满足建筑最低净高的使用要求，哪些管道有可能在不影响房间使用的情况下可以敷设在房间内。

7.4综合原则：

无序让有序，电让空调、水，有压让无压，小管让大管，开式系统让闭式系统。
