学习建筑水电识图绕不开的三件事：
1、要弄懂图纸上面那么的符号都是啥意思。
2、看系统图掌握全局，看平面图把握细节，然后把细节代入全局。
3、眼中有全局，脑中有立体。
今天小编/周工先帮助大家熟悉下建筑水电图纸上的常用符号和图例都是啥意思。
建筑水电图纸常用符号：
|
一、电线穿管 |
|
|
PVC |
PVC塑料管 |
|
SC |
焊接钢管 |
|
KBG |
扣压式镀锌薄壁电线管 |
|
JDG |
紧定式镀锌薄壁电线管 |
|
CT |
桥架 |
|
MR |
金属线槽 |
|
M |
钢索 |
|
CP |
金属软管 |
|
PR |
塑料线槽 |
|
RC |
镀锌钢管 |
|
PC |
塑料管 |
|
二、线路敷设 |
|
|
SR |
沿钢线槽敷设 |
|
BE |
沿屋架或跨屋架敷设 |
|
CLE |
沿柱或跨柱敷设 |
|
WE |
沿墙面敷设 |
|
CE |
沿天棚面或顶棚面敷设 |
|
ACE |
在能进入人的吊顶内敷设 |
|
BC |
暗敷设在梁内 |
|
CLC |
暗敷设在柱内 |
|
WC |
暗敷设在墙内 |
|
CC |
暗敷设在顶棚内 |
|
ACC |
暗敷设在不能进入的顶棚内 |
|
FC |
暗敷设在地面内 |
|
SCE |
吊顶内敷设,要穿金属管 |
|
三、导线敷设 |
|
|
DB |
直埋 |
|
TC |
电缆沟 |
|
BC |
暗敷在梁内 |
|
CLC |
暗敷在柱内 |
|
WC |
暗敷在墙内 |
|
CE |
沿天棚顶敷设 |
|
CC |
暗敷在天棚顶内 |
|
SCE |
吊顶内敷设 |
|
F |
地板及地坪下 |
|
SR |
沿钢索 |
|
BE |
沿屋架，梁 |
|
WE |
沿墙明敷 |
|
四、灯具安装 |
|
|
CS |
链吊 |
|
DS |
管吊 |
|
W |
墙壁安装 |
|
C |
吸顶 |
|
R |
嵌入 |
|
S |
支架 |
|
CL |
柱上 |

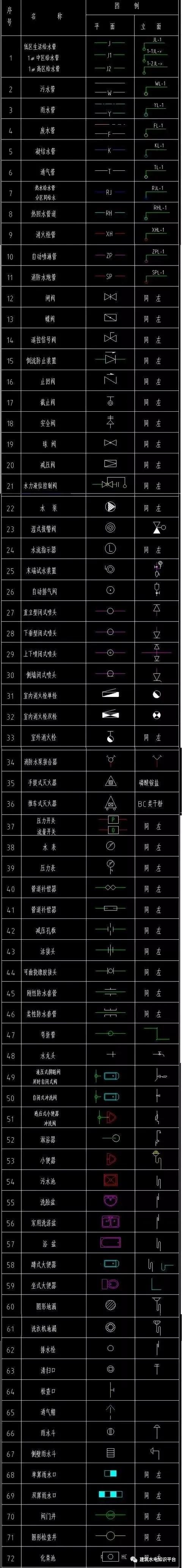

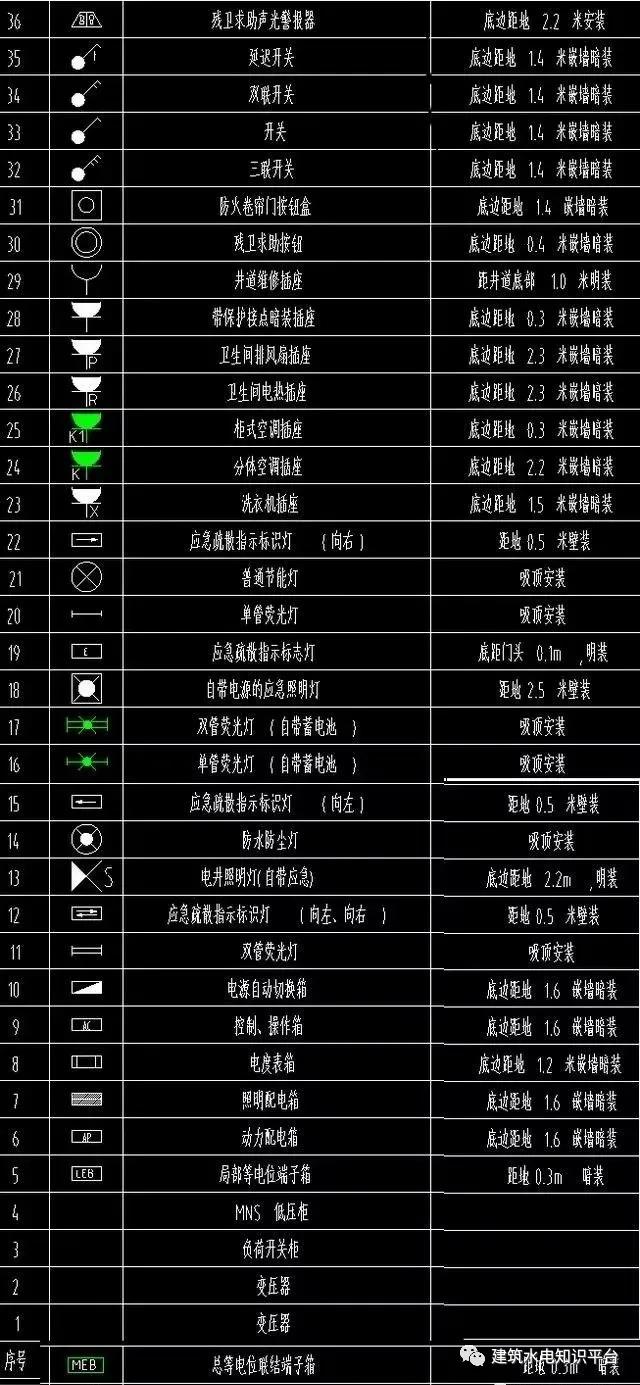

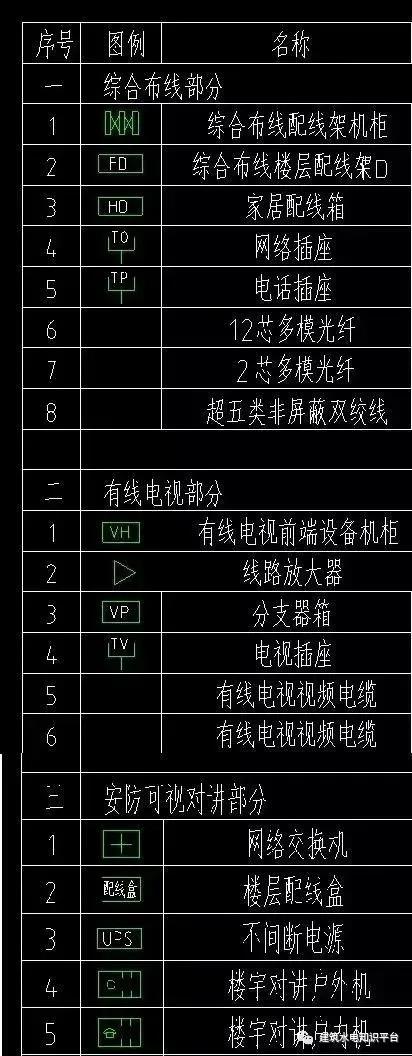

建筑电气图例
建筑给排水图例
